1 概述

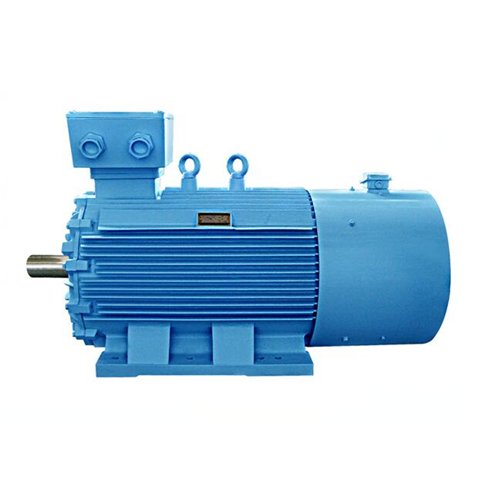

1.1 YPT3系列鼠籠型變頻調速三相異步電動機，是我公司吸取國內外同類電機之優點并采用計算機優化設計研制而成的新產品。

1.2 YPT3系列電動機調頻性能好、節能、起動轉矩性能好、噪聲低、振動小、運行安全可靠、外形美觀。功率等級和安裝尺寸完全符合國際電工委員會（IEC）標準。本系列電動機采用F級絕緣，外殼防護等級為IP55，工作方式為S1。

1.3 電動機型號說明：

   YPT3   100    L1  -   4

極數

機座長短及鐵心序號*

電機中心高（mm）

電機系列代號第三次設計

*L-長，M-中，S-短，1-為鐵心長度代號

二、結構簡介

1  YPT3系列電動機采用計算機輔助設計技術，為使電動機能適應SPWM及PWM變頻電源供電的狀況，在設計上對定子、轉子槽形和定子繞組分布形式作了特殊考慮，以期獲得一個較為合適的電感值，來抑制和減少諧波所產生的不良影響。

2 電動機的電磁負荷設計考慮了一定的裕度，既能保證電動機在高頻時的過載能力又能在低頻運行時保持恒轉矩輸出。此外，電動機絕緣系統采用了目前國際上廣為使用的F級絕緣系統。絕緣可靠、性能優良。在結構設計方面，安裝尺寸與Y系列電動機相同，便于用戶配套使用。

3 電動機采用獨立通風的冷卻結構，在非軸伸端設獨立的軸向風機強迫通風，效率高、噪音低、結構簡單、便于安裝編碼器、測速機及制動器等輔助設備，保證了電動機在低速運行時溫升不超過限值。

三、使用條件

海拔≤1000m

環境溫度≤40℃（環境最低溫度為-15℃）

相對濕度≤90%

四、用途

本系列電動機適用于各種需要調速的傳動裝置中，廣泛應用于輕工、紡織、化工、石油、冶金、機床、水泵等行業，配合高精度傳感器可實現高精度閉環運行。

五、結構型式

   電動機的外殼防護等級為IP54，也可按用戶需要制造。

   電動機的冷卻方式為獨立風機冷卻（IC416），也可按需要制成其它冷卻方式。

   電動機的結構及安裝型式為IMB3、IMB5、IMB6、IMB7、IMB8、IMB35、IMV5、IMV6、IMV1、IMV3、IMV15、IMV36。

如用戶對測溫、潤滑、測速、制動器（剎車制動電機）等有特殊要求時可特殊設計。

六、主要技術性能特點：

電動機為連續工作制（S1）

電動機的額定電壓為380V、額定頻率為50Hz，也可根據用戶要求設計其它額定點的電壓和頻率。

電動機的絕緣等級為F級，絕緣結構具有耐高次諧波沖擊能力。

電動機調速范圍廣。2極變頻范圍為3~60Hz、4極及以上為3~100Hz，低于額定頻率以下 為恒轉矩輸出，高于額定頻率以上為恒功率輸出，在矢量控制的條件下，調速范圍還可以擴大。

過載能力強。能夠承受額定轉矩的160%過載，歷時1min。

低速性能好。低速時轉矩平滑，無爬行現象。

電動機的接線方式，4kW以下為Y接，4kW及以上為Δ接。
