1　概述

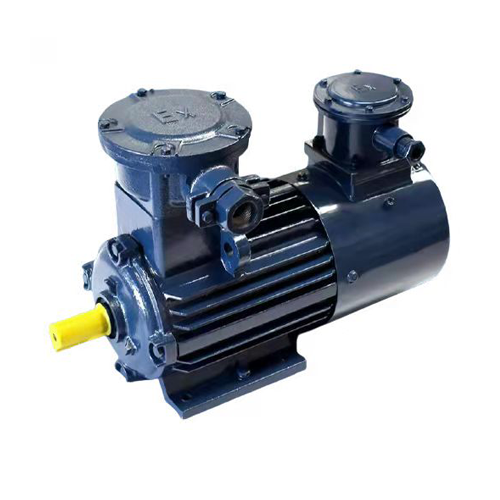

YBX3系列隔爆型高效率電磁制動三相異步電動機，是我公司開發設計的全封閉自扇冷式IC411，高效率帶失電電磁制動器的三相異步電動機。效率指標符合GB 18613-2020《中小型三相異步電動機能效限定值及能效等級》中的“電動機節能評價值”中的3級效率的規定。

本系列電動機符合國家標準GB 3836.1《爆炸性氣體環境用電氣設備  第1部分：通用要求》和GB 3836.2《爆炸性氣體環境用電氣設備 第2部分：隔爆型“d”》的規定。

本系列電動機制成隔爆型，適用于爆炸性氣體環境中機械設備的電力驅動。分為I類和II類，I類：煤礦用電氣設備，防爆標志為ExdI；II類：除煤礦外的其它爆炸性氣體環境，防爆標志為ExdIIAT（1-4），ExdIIBT（1-4），ExdIICT（1-4），溫度組別為T1、T2、T3、T4、T5。

本系列電動機機座號范圍為H80～H200，功率等級和安裝尺寸符合GB/T4772.1/IEC 60072-1和GB/T4772.2/ IEC 60072-2標準的規定。

2　產品特點

a) 電動機主接線盒和制動器接線盒位于機座的頂部，可以左右旋轉滿足用戶不同出線方式的要求。

b）機座號H160及以上電機，可以根據用戶需要提供定子測溫裝置、軸承測溫裝置、加熱器、注排油裝置。

c) 接線盒、機座、端蓋和風罩的外形美觀、樣式新穎，并且有利于降噪和通風。

d) 電動機采用F級絕緣系統，溫升按B級考核，從而延長電機的使用壽命。

e) 電動機工作制為S1，自扇冷卻方式為IC411，外殼防護等級為IP55。帶失電電磁制動器（整流置輸入端為交流電源，輸出端為直流電源接入電磁制動器勵磁線圈，并用電工樹脂膠灌封確保電磁制動器勵磁線圈無火花產生。電磁制動器摩擦片材質為無火花配方材料），外殼防護等級為IP55。

f) 適用于各種應用場合，如：“W”、“TH”、“WTH”、“F1”、“F2”、“WF1”及“WF2”，其中：W為戶外防輕腐蝕；TH為濕熱；WTH為戶外濕熱；F1為戶內防中等防腐；F2為戶內防強腐蝕；WF1為戶外防中等腐蝕；WF2為戶外防強腐蝕。

g) 優良的起動特性。

h) 電動機的高質量保證了很高的運行可靠性。

i) 高效、節能、安全、環保。
