1概述

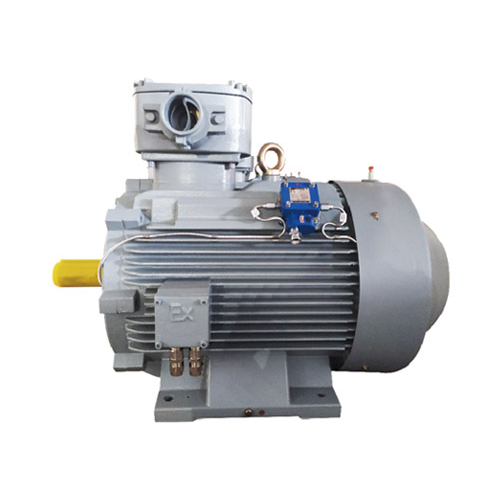

YBX4系列高效率隔爆型三相異步電動機是我公司自主開發設計的全封閉式高效率隔爆型三相異步電動機。效率指標符合GB 18613-2020《中小型三相異步電動機能效限定值及能效等級》中2級電動機節能評價值的規定。是三相異步電動機中的中端產品。

本系列電動機符合國家標準GB 3836.1《爆炸性環境  第1部分：通用要求》和GB 3836.2《爆炸性環境第2部分：由隔爆外殼“d”保護的設備》的規定。

本系列電動機制成隔爆型，適用于爆炸性氣體環境中機械設備的電力驅動。防爆標志為ExdⅠMb，ExdIIAT（1-4） Gb，ExdIIBT（1-4）Gb，ExdIICT（1-4）Gb ，溫度組別為T1、T2、T3、T4、T5。

本系列電動機機座號范圍為80～355，功率等級和安裝尺寸符合GB/T4772.1/IEC 60072-1和GB/T4772.2/ IEC 60072-2標準的規定。

2產品特點

產品主要有以下特點：

a) 電動機主接線盒位于機座的頂部，可以左右旋轉滿足用戶不同出線方式的要求；

b）機座號H160及以上電機，可以根據用戶需要提供定子測溫裝置(可選PTC或PT100)、軸承測溫裝置(PT100)、加熱器、不停機注排油裝置；

c) 機座號H225及以上電機，可根據用戶需要提供底腳調整螺栓孔；

d) 接線盒、機座、端蓋和風罩的外形美觀、樣式新穎，并且有利于降噪和通風；

e) 電動機采用熱分級為155級(可選180級)絕緣系統，從而延長電機的使用壽命；

f) 電動機工作制為S1，冷卻方式為IC411，外殼防護等級為IP55；

g) 適用于各種應用場合，如：“W”、“TH”、“WTH”、“F1”、“F2”、“WF1”及“WF2”，其中：W為戶外防輕腐蝕型；TH為濕熱帶；WTH為戶外濕熱帶；F1為戶內防中等防腐型；F2為戶內防強腐蝕型；WF1為戶外防中等腐蝕型；WF2為戶外防強腐蝕型；

h）電動機機座底部安裝有防爆呼吸排水閥(臥式安裝方式時)；

i)機座號80～180的2P、4 P、6 P、8P電機采用鑄鋁轉子或者銅條轉子，其它機座號電機采用鑄鋁轉子；

j) 可加裝制動器（剎車制動電機）。

k) 電動機的高質量保證了高的運行可靠性.

l) 為了方便連接負載，在電動機軸伸端面均預留有C型中心孔(見表1)。

表1 軸伸端中心孔對照表
